خلاط تدفق العادم في المحركات النفاثة

خلاط تدفق العادم في المحركات النفاثة

يُعد خلاط تدفق العادم (Exhaust Mixer) أو خلاط التدفق ميزة هندسية أساسية في العديد من المحركات التوربينية المروحية (Turbofan engines). تكمن وظيفته الرئيسية في دمج تيار الهواء البارد والأبطأ الناتج عن مسار التجاوز (Bypass air) مع غازات العادم الساخنة والأسرع الناتجة عن قلب المحرك (Core exhaust gases)، وذلك قبل أن يتم طردهما إلى الضغط الجوي عبر فوهة دفع مشتركة تُعرف بفوهة التدفق المختلط.

فوائد استخدام خلاط العادم

يوفر دمج تدفقات العادم عدة مزايا تقنية وتشغيلية تؤثر بشكل مباشر على أداء الطائرة وتخفيها:

1. تقليل الضوضاء

يعمل الخلاط على تقليل سرعة الهواء الخارج من قلب المحرك. وبما أن الضوضاء الناتجة عن المحركات النفاثة ترتبط ارتباطاً وثيقاً بالفرق في السرعة بين تيار العادم والهواء المحيط، فإن خفض هذه السرعة يؤدي إلى تقليل مستوى الضوضاء الإجمالي بشكل ملحوظ.

2. خفض البصمة الحرارية

يؤدي خلط الغازات الساخنة بالهواء البارد إلى خفض درجة حرارة العادم النهائية. هذه الميزة حاسمة بشكل خاص في الطائرات العسكرية، وخاصة طائرات التخفي (Stealth aircraft)، حيث تهدف إلى تقليل احتمالية رصد الطائرة بواسطة أجهزة الاستشعار الحرارية أو استهدافها بواسطة الصواريخ الموجهة حرارياً.

3. تحسين كفاءة الدفع

من الناحية الفيزيائية، يعتمد الدفع على تدفق الكتلة وسرعة العادم (Thrust = ṁv). يساعد الخلاط في تقليل السرعات القصوى لتيار القلب مع زيادة متوسط سرعة العادم الإجمالية، مما ينتج دفعاً أكبر باستخدام نفس كمية الطاقة، وهو ما ينعكس إيجاباً على استهلاك الوقود النوعي في المحركات المدنية ذات نسبة التجاوز العالية.

أنواع خلاطات العادم

تختلف تصاميم الخلاطات بناءً على طريقة دمج التيارات الهوائية وكفاءتها:

• الخلاطات الحلقية (Annular Mixers): يتم فيها تجميع تيار التجاوز وتيار القلب بشكل متراكز (Co-annularly)، ويحدث الخلط نتيجة تأثير القص (Shearing effect) عند الواجهة بين التيارين. تتميز هذه الخلاطات بفقدان منخفض في الضغط، ولكن كفاءة الخلط فيها تكون منخفضة.
• الخلاطات القسرية (Forced Mixers): تعتمد على قنوات متداخلة تجبر التيارات الساخنة والباردة على الامتزاج بشكل قسري. توفر هذه الخلاطات كفاءة خلط عالية، ولكن يعيبها حدوث فقدان كبير في الضغط.

تطبيقات عملية ومقارنات

تنتشر الخلاطات بشكل واسع في المحركات التوربينية المروحية العسكرية لتجنب استخدام أنابيب عادم متوازية طويلة، كما أنها تسهل دمج أنظمة الحارق اللاحق (Afterburner) وفوهات المساحة المتغيرة.

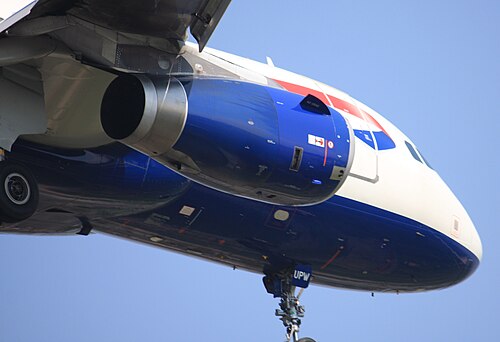

في الطيران المدني، يمكن ملاحظة الفرق في التصميم بين محركات طائرات عائلة A320؛ حيث يستخدم محرك IAE V2500 نظام العادم المختلط، بينما يستخدم محرك CFM56-5A/B فوهات عادم منفصلة.
