واجهة العرض المرئية الرقمية (DVI)

تُعد واجهة العرض المرئية الرقمية (Digital Visual Interface - DVI) واجهة عرض فيديو تم تطويرها من قبل مجموعة عمل العرض الرقمي (DDWG). تُستخدم هذه الواجهة لربط مصدر فيديو، مثل وحدة تحكم عرض الفيديو، بجهاز عرض، مثل شاشة الكمبيوتر. تم تطويرها بهدف إنشاء معيار صناعي لنقل محتوى الفيديو الرقمي غير المضغوط.

أنواع واجهة DVI

تتوفر أجهزة DVI بنوعين رئيسيين لضمان التوافقية:

• DVI-I: يدعم الاتصالات التماثلية (Analog) وهو متوافق مع واجهة VGA التماثلية من خلال تضمين دبابيس VGA.
• DVI-D: مخصص للاتصالات الرقمية فقط (Digital-only).

أدى هذا التوافق، إلى جانب مزايا أخرى، إلى قبول DVI على نطاق واسع مقارنة بالمعايير الرقمية المنافسة مثل Plug and Display (P&D) وDigital Flat Panel (DFP). ورغم ارتباط DVI بشكل أساسي بأجهزة الكمبيوتر، إلا أنها تُستخدم أحياناً في الإلكترونيات الاستهلاكية مثل أجهزة التلفاز ومشغلات DVD.

تاريخ وتطور الواجهة

في منتصف التسعينيات، حاولت جمعية معايير إلكترونيات الفيديو (VESA) تحديث موصل VGA التماثلي عبر "موصل الفيديو المحسن" (EVC)، ولكن مع زيادة انتشار الشاشات المسطحة الرقمية، تحول التركيز نحو نقل الفيديو الرقمي لإزالة خطوات التحويل بين التماثلي والرقمي.

بعد تجربة معايير مثل P&D وDFP، ظهرت DVI كحل مثالي لأنها سمحت بإشارات TMDS المزدوجة (Dual-link)، مما يعني دعمها لدقة شاشة أعلى من منافسيها، وهو ما أدى إلى تبنيها كمعيار صناعي. بدأت DVI في الظهور في المنتجات التجارية عام 1999، وكانت شاشة Apple Cinema Display الأصلية من أوائل الشاشات التي اعتمدتها.

نظرة عامة تقنية

يعتمد تنسيق نقل الفيديو الرقمي في DVI على panelLink، وهو تنسيق تسلسلي طورته شركة Silicon Image يستخدم رابطاً تسلسلياً عالي السرعة يسمى الإشارات التفاضلية ذات الحد الأدنى من الانتقال (TMDS).

تقنية TMDS

يتم نقل بيانات بكسل الفيديو الرقمي باستخدام أزواج ملتوية من TMDS، والتي تتميز بمقاومة عالية للضوضاء الكهربائية والتشويه التماثلي.

الرابط الفردي (Single Link)

يحتوي اتصال DVI أحادي الرابط على أربعة أزواج من TMDS. تحمل ثلاثة أزواج مكونات RGB (الأحمر والأخضر والأزرق) بدقة 8 بت لكل بكسل (إجمالي 24 بت)، بينما يحمل الزوج الرابع ساعة TMDS. في هذا الوضع، تبلغ أقصى تردد لساعة TMDS حوالي 165 ميجاهرتز، مما يدعم دقة تصل إلى 1920 × 1200 عند 60 هرتز.

الرابط المزدوج (Dual Link)

لدعم أجهزة العرض ذات الدقة العالية، توفر مواصفات DVI خيار الرابط المزدوج، والذي يضاعف عدد أزواج بيانات TMDS، مما يضاعف عرض النطاق الترددي للفيديو ويسمح بدقة تصل إلى 2560 × 1600 عند 60 هرتز.

التوافق وقناة بيانات العرض (DDC)

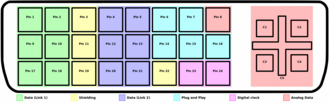

لضمان التوافق مع الشاشات القديمة، تحمل بعض نقاط الاتصال في موصل DVI إشارات VGA التماثلية. كما تتضمن الواجهة دبابيس لـ قناة بيانات العرض (DDC)، والتي تسمح لمحول الرسوميات بقراءة بيانات تعريف العرض الموسعة (EDID) الخاصة بالشاشة، مثل خصائص الألوان والدقة المفضلة.
