أنظمة صرّاف الصرف الصحي بالتفريغ (Vacuum Sewer)

نظام الصرف الصحي بالتفريغ، أو ما يعرف بالنظام الهوائي، هو وسيلة متطورة لنقل مياه الصرف الصحي من مصدرها إلى محطة معالجة مياه الصرف. يعتمد هذا النظام على الحفاظ على تفريغ جزئي (ضغط جوي منخفض) داخل شبكة الأنابيب وخزان التجميع في محطة التفريغ المركزية. تفتح الصمامات وتغلق تلقائياً عند استخدام النظام، مما يسمح بالحفاظ على فرق الضغط دون استهلاك طاقة كبيرة في الضخ.

تاريخ وتطور أنظمة التفريغ

تم تركيب أولى أنظمة الصرف الصحي بالتفريغ في أوروبا عام 1882، حيث كان المهندس الهولندي تشارلز ليرنور أول من طبق نظام التصريف بالضغط السلبي في النصف الثاني من القرن التاسع عشر. وبدأت التطبيقات التقنية لهذه الأنظمة في السويد عام 1959.

تاريخياً، كانت هذه الأنظمة تعتبر منتجات متخصصة تُستخدم فقط في القطارات، الطائرات، العبارات، والمناطق المسطحة ذات التربة الرملية ومستويات المياه الجوفية المرتفعة. كانت أنظمة الصرف بالجاذبية هي الأكثر شيوعاً، لأنها رغم كونها أرخص في التركيب، إلا أنها كانت أكثر تكلفة في الصيانة. ومع ذلك، شهد القرن العشرين تحسناً كبيراً في التكنولوجيا، حيث ساهمت مستشعرات تحديد الأعطال في تقليل تكاليف التشغيل والصيانة.

العناصر الأساسية للنظام

تتكون أنظمة الصرف الصحي بالتفريغ من عدة عناصر رئيسية: غرف التجميع، صمامات التفريغ، شبكة الأنابيب، محطة تفريغ مركزية، ومكونات المراقبة والتحكم.

آلية العمل

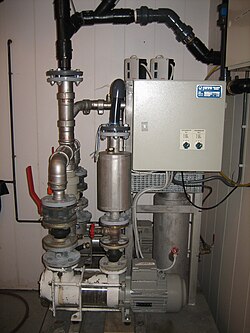

تعتمد تكنولوجيا التفريغ على فرق الضغط الجوي. تقوم مضخات التفريغ ذات الريش الدوارة بتوليد ضغط تشغيلي يتراوح بين -0.4 إلى -0.6 بار في المحطة المركزية، وهي العنصر الوحيد في النظام الذي يحتاج إلى إمداد كهربائي.

يتم تركيب صمامات الواجهة داخل غرف التجميع، وتعمل هذه الصمامات هوائياً. عندما يصل مستوى السوائل في خزان التجميع إلى حد معين، يفتح صمام الواجهة تلقائياً. يتم نقل نبضة الفتح عبر وحدة تحكم ميكانيكية هوائية، ولا يتطلب فتح أو إغلاق الصمام أي كهرباء، بل يتم توفير الطاقة من خلال التفريغ نفسه.

بمجرد فتح الصمام، يصبح فرق الضغط بين الجو الخارجي والتفريغ هو القوة الدافعة التي تنقل مياه الصرف والهواء نحو المحطة المركزية. وبفضل السرعات العالية للتدفق، يظل النظام خالياً من الانسدادات أو الترسبات، ولا يحتاج إلى بالوعات (manholes) لتغيير الاتجاه أو للتفتيش.

المميزات الفنية والبيئية

تعتبر أنظمة الصرف الصحي بالتفريغ خالية من التسربات الخارجية والداخلية، مما يسمح باستخدامها حتى في مناطق حماية المياه. وبسبب ذلك، يمكن مد أنابيب الصرف الصحي بالتفريغ في نفس الخندق مع أنابيب مياه الشرب (حسب اللوائح المحلية).

لضمان النقل الموثوق، يتم مد الأنابيب في ملف تعريف "مسنن" (saw-tooth profile)، حيث يتم ملء النظام بالهواء بضغط يتراوح بين -0.4 و -0.6 بار. يتم الحفاظ على نسبة الهواء إلى السائل لضمان عدم تراكم المياه، مما يجعل النظام يعمل بكفاءة عالية حتى في التضاريس المسطحة أو حتى في التدفق صعوداً ضمن حدود معينة.

مميزات نظام الصرف الصحي بالتفريغ

• نظام مغلق: نظام ميكانيكي/هوائي يتم التحكم فيه مركزياً، وتكون الطاقة الكهربائية مطلوبة فقط في المحطة المركزية.
• التنظيف الذاتي: لا توجد ترسبات بفضل السرعات العالية للتدفق.
• سهولة الصيانة: لا حاجة إلى عمليات تنظيف الأنابيب (spooling) أو صيانة دورية مكثفة لخطوط الصرف.
• توفير التكاليف: لا يتطلب وجود بالوعات تفتيش، وغالباً ما تكون محطة ضخ واحدة كافية بدلاً من عدة محطات.
• جودة المياه: يتم خلط مياه الصرف باستمرار مع الهواء، مما يقلل من تكوين غاز كبريتيد الهيدروجين (H2S) ويمنع التعفن.
