ما الفرق بين التآكل العادي والتشقق الإجهادي التآكلي؟

التآكل العادي هو فقدان تدريجي للمادة من السطح، بينما التشقق الإجهادي التآكلي هو نمو شقوق مجهرية داخل المادة تؤدي إلى فشل مفاجئ وهش حتى في المواد المطيلية، دون أن يكون هناك فقدان كبير في كتلة المعدن.

هل يمكن منع التشقق الإجهادي التآكلي في المعادن؟

نعم، يمكن من خلال تقليل الإجهادات المتبقية عبر عملية التخمير (Annealing)، أو اختيار مواد غير حساسة للبيئة الكيميائية الموجودة، أو التحكم في تركيز المواد المسببة للتآكل في البيئة المحيطة.

لماذا يعتبر التشقق الإجهادي التآكلي خطيراً في الصناعة؟

لأنه يحدث بشكل مفاجئ وغير متوقع، وغالباً ما يكون غير مرئي بالعين المجردة حتى لحظة الانهيار، مما يهدد سلامة المنشآت والأرواح.

التشقق الإجهادي التآكلي

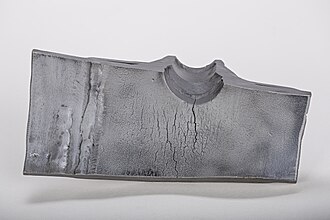

التشقق الإجهادي التآكلي (Stress Corrosion Cracking - SCC) هو ظاهرة نمو الشقوق في المواد نتيجة تآزر تأثيرين أساسيين: بيئة مسببة للتآكل وإجهاد شد ميكانيكي. تؤدي هذه العملية إلى فشل مفاجئ وغير متوقع في سبائك معدنية تكون في الأصل مطيلية (Ductile)، خاصة عند درجات الحرارة المرتفعة. وتتميز هذه الظاهرة بكونها "تخصصية كيميائياً" للغاية، حيث لا يحدث التشقق إلا عند تعرض سبيكة معينة لبيئة كيميائية محددة جداً.

خصائص التشقق الإجهادي التآكلي

من أخطر سمات التشقق الإجهادي التآكلي أن البيئة المسببة له قد تكون تآكلية بشكل طفيف جداً بالنسبة للمعدن، مما يجعل الأجزاء المصابة تبدو لامعة ونظيفة ظاهرياً بينما هي في الواقع مليئة بشقوق مجهرية. هذا الأمر يجعل اكتشاف SCC صعباً قبل وقوع الفشل الكارثي. وغالباً ما يتطور التشقق بسرعة كبيرة، ويكون أكثر شيوعاً في السبائك منه في المعادن النقية.

مصادر الإجهاد

لا يقتصر الإجهاد المسبب للتشقق على الأحمال الخارجية المطبقة فقط، بل قد ينتج عن:

تركيز الإجهادات: نتيجة وجود شقوق صغيرة أو زوايا حادة في التصميم.
إجهادات التجميع: الإجهادات الناتجة عن ربط القطع ببعضها.
الإجهادات المتبقية (Residual Stresses): وهي الإجهادات الناتجة عن عمليات التصنيع مثل التشغيل البارد (Cold Working)، ويمكن التخلص منها عن طريق عملية التخمير (Annealing) أو المعالجات السطحية الأخرى.

آليات الحدوث في المواد المختلفة

في المعادن والسبائك

تتأثر المعادن بالتشقق الإجهادي التآكلي بناءً على تركيبها الكيميائي والبيئة المحيطة. تلعب درجة الحموضة (pH) وجهد الأكسدة والاختزال دوراً في تعزيز تطور الهيدروجين، مما يزيد من شدة التشقق.

المعدن/السبيكة	البيئة المسببة للتشقق
الفولاذ المقاوم للصدأ الأوستنيتي وسبائك الألمنيوم	وجود الكلوريدات (خاصة فوق 50 درجة مئوية)
الفولاذ الطري (Mild Steel)	القلويات (مثل التآكل القلوي في الغلايات) والنترات
سبائك النحاس	المحاليل الأمونيومية (المعروفة بالتشقق الموسمي)
الفولاذ عالي المقاومة	بيئات مائية متنوعة، خاصة عند وجود الكلوريدات

تتميز معظم هذه الحالات بظاهرة نمو الشقوق دون الحرجة (Subcritical Crack Growth)، حيث تنتشر الشقوق السطحية الصغيرة تحت ظروف تتنبأ ميكانيكا الكسر بأنها آمنة. في هذه الحالة، يكون عامل شدة الإجهاد الحرج للتشقق الإجهادي التآكلي (K_Iscc) أقل بكثير من عامل شدة الإجهاد للكسر الهش (K_Ic)، وقد يصل إلى أقل من 1% منه.

تمثيل رياضي لعامل شدة الإجهاد الحرج — توضيح لعامل شدة الإجهاد K_Ic الذي يمثل مقاومة المادة للكسر في الظروف العادية.

تمثيل رياضي لعامل شدة الإجهاد في حالة التشقق الإجهادي — توضيح لعامل شدة الإجهاد K_Iscc الذي يمثل العتبة التي يبدأ عندها التشقق التآكلي.

في البوليمرات (التشقق الإجهادي البيئي)

تحدث عملية مشابهة في البوليمرات تُعرف باسم التشقق الإجهادي البيئي (Environmental Stress Cracking - ESC)، حيث تتعرض المادة لمذيبات محددة أو مواد كيميائية عدوانية مثل الأحماض والقلويات. على سبيل المثال، يتأثر البولي كربونات بالقلويات ولكن ليس بالأحماض، بينما تتحلل البوليسترات بسهولة بواسطة الأحماض.

في حالة النايلون، يؤدي التعرض للأحماض القوية إلى عملية تُعرف بالتحلل المائي (Hydrolysis)، مما يؤدي إلى تشقق القوالب المصنوعة من النايلون وفشلها هيكلياً.

المخاطر والآثار الاقتصادية

يمثل الفشل المفاجئ للمعدات في العمليات الكيميائية بسبب التشقق الإجهادي التآكلي خطراً جسيماً على سلامة الأفراد والمنشآت والبيئة. كما تؤدي هذه الإخفاقات إلى تقليل موثوقية المعدات، مما يؤثر سلباً على الإنتاجية والربحية نتيجة التوقفات غير المخطط لها وتكاليف الاستبدال الباهظة.

التشقق الإجهادي التآكلي
