القفزة الهيدروليكية

القفزة الهيدروليكية هي زيادة مفاجئة في عمق تيار سائل سريع الحركة في قناة مفتوحة، يصاحبها انخفاض ملحوظ في السرعة. تظهر هذه القفزة كمنطقة متموجة أو مضطربة بين التدفق عالي السرعة في المنبع والتدفق الأبطأ في المصب. ومن الأمثلة الشائعة على ذلك القفزة الدائرية التي تتشكل عندما يتدفق الماء من صنبور إلى حوض المطبخ.

أماكن حدوث القفزات الهيدروليكية

تحدث القفزات الهيدروليكية أسفل مفيضات السدود وفي الأنهار. وقد تكون هذه القفزات ثابتة، كما هو الحال أسفل السدود، أو قد تنتقل كموجات مفاجئة على طول المجرى المائي، كما في حالة المد والجزر النهري (Tidal Bore). يقوم المهندسون المدنيون بتصميم مفيضات وأحواض تهدئة لإنشاء قفزات هيدروليكية تعمل على تبديد الطاقة الميكانيكية للمياه المتدفقة فوق السدود لحماية المنشآت من التآكل.

شروط تكوين القفزة الهيدروليكية

لا يمكن أن تتشكل القفزة الهيدروليكية إلا عندما يتحرك التدفق في المنبع بسرعة أكبر من سرعة موجات المياه الضحلة، بحيث لا يمكن للاضطرابات الصغيرة في التدفق أن تنتقل إلى المنبع. بالنسبة للسرعات التي تزيد قليلاً عن سرعة الموجة، يكون الانتقال عبارة عن موجة متدحرجة. ومع زيادة سرعة التدفق، يصبح الانتقال أكثر فجائية، حتى تصل السرعة إلى حد تؤدي فيه الواجهة إلى الانكسار والالتفاف نحو المنبع. يتم توصيف هذه الأنظمة من خلال نسبة سرعة المنبع إلى سرعة الموجة، وهو ما يسمى رقم فرود (Froude number).

القفزات الهيدروليكية في البيئات المختلفة

تحدث القفزات الهيدروليكية أيضاً في التدفقات الطبقية، بما في ذلك الغلاف الجوي والمحيطات. وفي الأنهار، يمكن أن تخلق هذه الظاهرة ميزات مائية بيضاء ترفيهية أو تيارات دائرية خطيرة.

تاريخ دراسة الظاهرة

وصف ليوناردو دا فينشي تدفقات المياه التي تُفهم الآن على أنها قفزات هيدروليكية ورسمها في مخطوطته "كوديكس ليستر" في وقت مبكر من عام 1504. نُشرت أولى التحقيقات التجريبية في عام 1820 من قبل جورجيو بيدوني، بينما صاغ جان-باتيست بيلانجر أول نظرية حديثة للقفزة الهيدروليكية في عام 1841.

استمرت الدراسات التجريبية والنظرية خلال النصف الثاني من القرن التاسع عشر، ولكن يُعتبر عمل سافرانيز في عام 1927 أول تحقيق تجريبي منهجي للظاهرة. وفي الثلاثينيات، أثبتت الأبحاث أهمية رقم فرود في توصيف التدفق في القفزات الهيدروليكية.

القفزات الثابتة والمتحركة

يمكن تصنيف القفزات الهيدروليكية وفقاً لما إذا كان الانتقال ثابتاً في مكانه أو ينتقل كموجة مفاجئة.

القفزة الهيدروليكية الثابتة

تحدث القفزة الهيدروليكية الثابتة في موقع ثابت. يكون التدفق في المنبع سريعاً وضحلاً، بينما يكون في المصب بطيئاً وعميقاً. وفي منطقة الانتقال، تتباطأ المياه وتزداد عمقاً في خطوة مفاجئة أو موجة واقفة. وعادة ما يكون التدفق في المصب مضطرباً ومتموجاً.

القفزة الهيدروليكية المتحركة (الموجة المفاجئة)

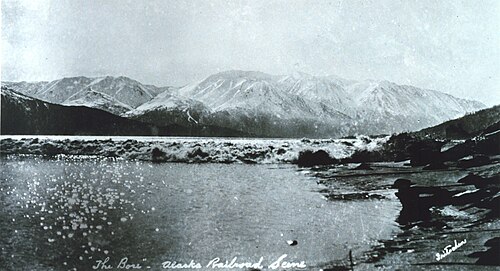

القفزة الهيدروليكية المتحركة، أو الموجة المفاجئة، هي واجهة موجية حادة أو متموجة تنتقل على طول المجرى المائي. الموجة الإيجابية هي زيادة مفاجئة في عمق المياه تنتقل كموجة إما إلى المنبع أو المصب. على سبيل المثال، عندما ينكسر سد، تندفع جدار من المياه نحو المصب، وفي حالات المد والجزر النهري، تنتقل الموجة نحو المنبع مع دخول المد.

معادلة بيلانجر ورقم فرود

تؤدي مبادئ حفظ الكتلة وحفظ الزخم إلى معادلة تربط بين الأعماق في المصب والمنبع للقفزة. تُعرف هذه المعادلة باسم معادلة بيلانجر، وهي تتوافق بشكل وثيق مع القياسات الميدانية والمخبرية.

تصف معادلة بيلانجر القفزة الهيدروليكية في قناة مستطيلة ذات عرض موحد، تحت افتراضات مثالية. يكون عمق التدفق في المنبع h1 وسرعته المتوسطة v1، بينما يكون العمق والسرعة المتوسطة في المصب h2 و v2.
