المضخم الإلكتروني: دليلك الشامل لفهم عمله وأنواعه وتاريخه

المضخم الإلكتروني: ما هو وكيف يعمل؟

المضخم الإلكتروني (Amplifier) هو جهاز إلكتروني مصمم لزيادة مقدار الإشارة، سواء كانت جهداً كهربائياً أو تياراً متغيراً مع الزمن. يعمل المضخم كدائرة إلكترونية ذات منفذين، حيث يستخدم الطاقة الكهربائية من مصدر طاقة خارجي لزيادة سعة (مقدار الجهد أو التيار) للإشارة المطبقة على أطراف الدخل، مما ينتج إشارة ذات سعة أكبر تناسبياً عند أطراف الخرج.

كيفية قياس أداء المضخم

يتم قياس مقدار التضخيم الذي يوفره الجهاز من خلال ما يسمى "الكسب" (Gain)، وهو النسبة بين جهد الخرج، أو التيار، أو القدرة مقارنة بالدخل. ويُعرف المضخم تقنياً بأنه الدائرة التي يكون فيها كسب القدرة أكبر من واحد.

يمكن أن يكون المضخم قطعة مستقلة من المعدات أو دائرة كهربائية مدمجة داخل جهاز آخر. وبما أن التضخيم أساسي في الإلكترونيات الحديثة، فإن المضخمات تُستخدم على نطاق واسع في جميع الأجهزة الإلكترونية تقريباً.

تصنيفات المضخمات

يمكن تصنيف المضخمات بطرق مختلفة بناءً على عدة معايير:

1. حسب تردد الإشارة

• مضخمات الصوت (Audio Amplifiers): تقوم بتضخيم الإشارات التي يقل ترددها عن 20 كيلو هرتز.
• مضخمات الترددات الراديوية (RF Amplifiers): تضخم الترددات التي تتراوح بين 20 كيلو هرتز و 300 جيجا هرتز.
• مضخمات السيرفو ومضخمات القياس: قد تعمل مع ترددات منخفضة جداً تصل إلى التيار المستمر (DC).

2. حسب الموقع في سلسلة الإشارة

• المضخم الأولي (Preamplifier): يسبق مراحل معالجة الإشارة الأخرى لتهيئة الإشارة الضعيفة.
• مضخم القدرة (Power Amplifier): يُستخدم عادةً بعد مراحل التضخيم الأخرى لتوفير قدرة خرج كافية للاستخدام النهائي للإشارة (مثل تشغيل مكبر صوت).

تاريخ تطور المضخمات

بدأت الحاجة إلى تضخيم الإشارات مع تطور تكنولوجيا الاتصالات الصوتية والهاتف. في البداية، تم استخدام أجهزة تكرار (Relays) في التلغراف لتعويض الطاقة المفقودة، ولكن هذا لم يكن كافياً للهاتف.

عصر الصمامات المفرغة

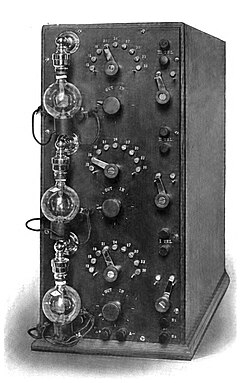

كان أول جهاز كهربائي عملي قادر على التضخيم هو الصمام المفرغ الثلاثي (Triode Vacuum Tube) الذي اخترعه لي دي فورست في عام 1906، مما أدى إلى ظهور أولى المضخمات في عام 1912. كانت الصمامات المفرغة هي المهيمنة حتى الستينيات والسبعينيات من القرن الماضي.

الانتقال إلى الترانزستور

حلت الترانزستورات محل الصمامات المفرغة في معظم التطبيقات نظراً لصغر حجمها وكفاءتها العالية. ومع ذلك، لا تزال الصمامات المفرغة تُستخدم في بعض التطبيقات المتخصصة حتى اليوم.

أحدثت الصمامات المفرغة ثورة في التكنولوجيا الكهربائية، حيث مكنت من إنشاء خطوط الهاتف طويلة المدى، وأنظمة النداء العام، والبث الإذاعي، والأفلام الناطقة، والتسجيل الصوتي، والرادار، والتلفزيون، وأولى أجهزة الكمبيوتر.

تطور النظريات الرياضية

تم تطوير الكثير من النظريات الرياضية للمضخمات في مختبرات بل للهاتف (Bell Telephone Laboratories) بين عامي 1920 و 1940. في البداية، كانت مستويات التشوه (Distortion) عالية، ولكن في عام 1934 طور هارولد بلاك تقنية التغذية الراجعة السالبة (Negative Feedback)، والتي سمحت بتقليل التشوه بشكل كبير على حساب تقليل الكسب.
